e!Sankey | 桑基图生成器
|
|||||
|---|---|---|---|---|---|
|
 |
 |
 |
||
-

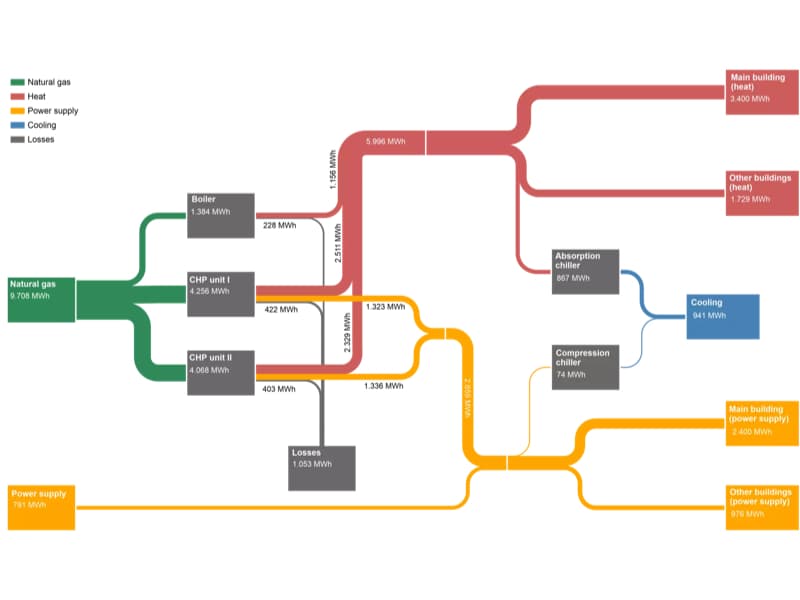

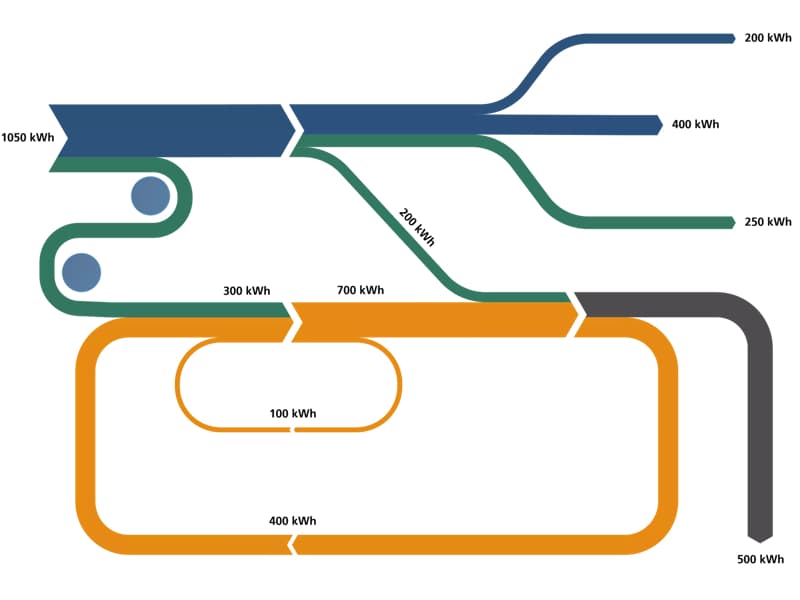

该工具利用桑基图（Sankey Diagram）来表达原材料、能源、成本等量化流动（流量），通过箭头的宽度直观展示不同量值的流动。桑基图将复杂的工程间关系简化并可视化，广泛应用于报告、演示文稿等材料中，适用于化学、环境、过程工程、质量管理、物流、财务等领域。
特别是，e!Sankey pro 和 e!Sankey calc 版本可以直接从Excel电子表格文件中自动导入流量数据，快速更新桑基图。
主要用途

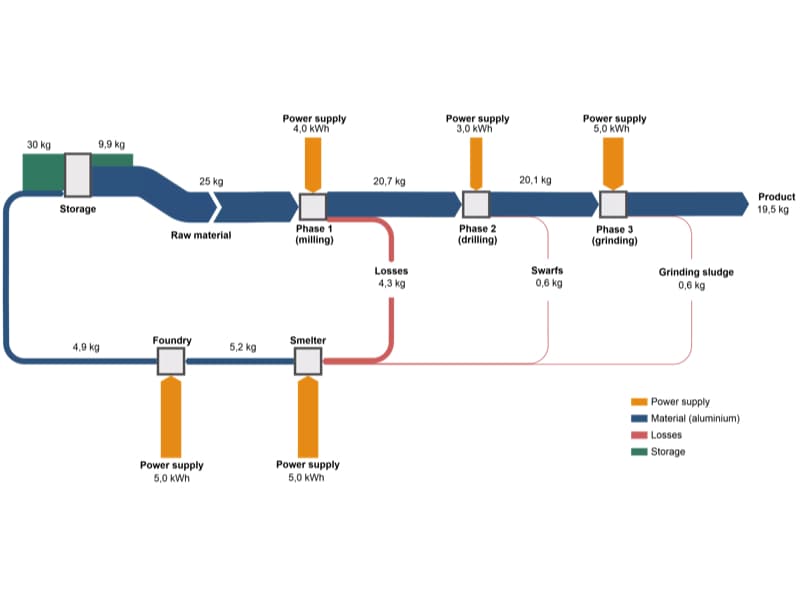

物料流动分析：高效掌握资源或物质的流动情况，进行优化
能源管理：通过可视化展示能源的使用情况和流动，便于管理
生命周期评估：评估产品或服务在生命周期内的环境影响
生产过程优化：分析生产过程的效率，减少浪费
作为工程与环境学教材使用：用于教育和研究中的可视化材料
设施能源管理：管理建筑或设施内的能源流动
风险因素关系分析与管理：理解风险流动，发现并解决问题
软件型号
| 软件名称 | 交易方式 | 交货时间 | 价格 |
|---|---|---|---|
| e! Sankey basic（请告诉我们您喜欢哪种类型的许可证） | 电子配送 | 请联系我们 | 请联系我们 |
| e! 带有 Live Link to Microsoft Excel 的 Sankey pro（请告诉我们您更喜欢哪种类型的许可证） | 电子配送 | 请联系我们 | 请联系我们 |
| e! 带有 Live Link to Microsoft Excel 的 Sankey 计算（请告诉我们您喜欢的许可证类型） | 电子配送 | 请联系我们 | 请联系我们 |
| iPoint 产品（请告诉我们您想要的产品的名称和 URL） | 电子配送 | 请联系我们 | 请联系我们 |
软件说明
e!Sankey - 工程间流量图（Sankey Diagram）绘制工具
概述
e!Sankey 是一款用于绘制流量图（Sankey Diagram）的图形工具，帮助简化和清晰地展示复杂的过程系统关系。通过流量比例与箭头宽度，可直观呈现能量、物质、成本等流动。
主要功能

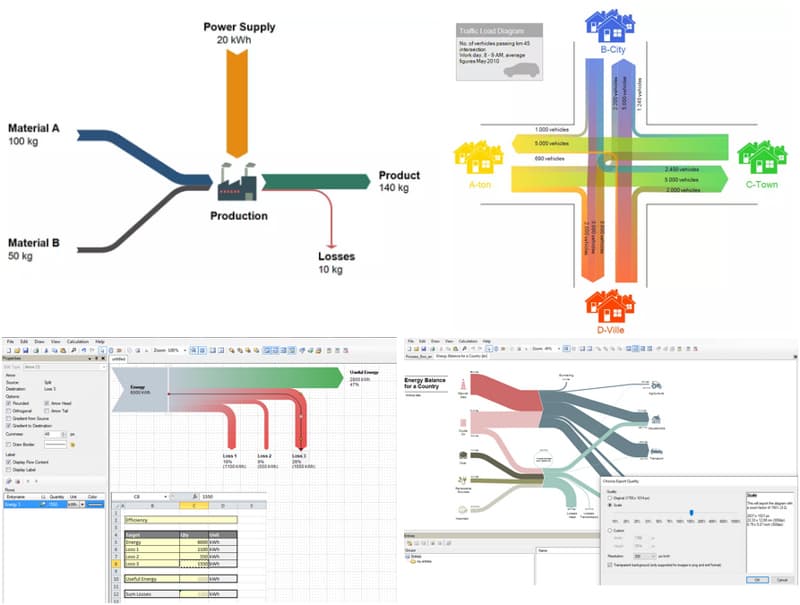

直观绘制与设计：简单操作即可绘制流量图，创建过程和箭头。
布局与设计选项丰富：提供箭头路由、排列方式、箭头形状、大小等设计选项。
与 Excel 集成：支持通过 Excel 数据更新流量图中的流量值。
导出功能：支持将流量图导出为 BMP、GIF、JPG、PNG、EMF、PDF、SVG 等格式（Pro/Calc 版本）。
平衡检查：自动对比输入和输出流量，显示流量不平衡。
流量计算（e!Sankey Calc）：通过数学运算计算流量图中的流量。
版本与功能
e!Sankey Basic
支持基本的绘制功能。
管理流量、单位、比例、颜色等。
支持6种语言界面（英语、法语、德语、西班牙语、葡萄牙语、中文）。
支持输入输出流量的平衡检查。
支持 BMP、GIF、JPG、PNG、EMF、PDF 格式导出。
e!Sankey Pro
包含 Basic 版本的所有功能。
支持 SVG 向量图格式导出。
与 Microsoft Excel 实时链接。
支持库存变化可视化。
允许文件和 URL 链接至图表元素。
e!Sankey Calc
包含 Pro 版本的所有功能。
支持通过过程操作进行流量计算。
许可类型
永久许可：每个许可对应一台计算机，提供永久使用权。
订阅许可：每个许可对应一台计算机，提供1年的年费许可和免费更新。
浮动许可：可安装于服务器上，供网络中的无限计算机使用，但同一时间使用的用户数量有限制。
系统要求
操作系统：Windows 8.1 或更高版本，必须安装 Microsoft .NET 4.8 框架。
内存：1GB 以上。
硬盘：250MB 以上空闲空间。
Excel：e!Sankey Pro 和 Calc 版本的实时链接功能需要 Microsoft Excel 2016 或更高版本。
其他 iPoint 产品
Umberto 产品系列
Umberto Efficiency+：物料流管理工具。
Umberto LCA+：生命周期评估工具。
