产品概述

微型CT条纹图案模体是一款专为微型CT系统设计的高精度分辨率评估工具。该模体可以在一次扫描中同时评估图像中心及周边区域的描写性能，确保系统空间分辨率的全面检测。

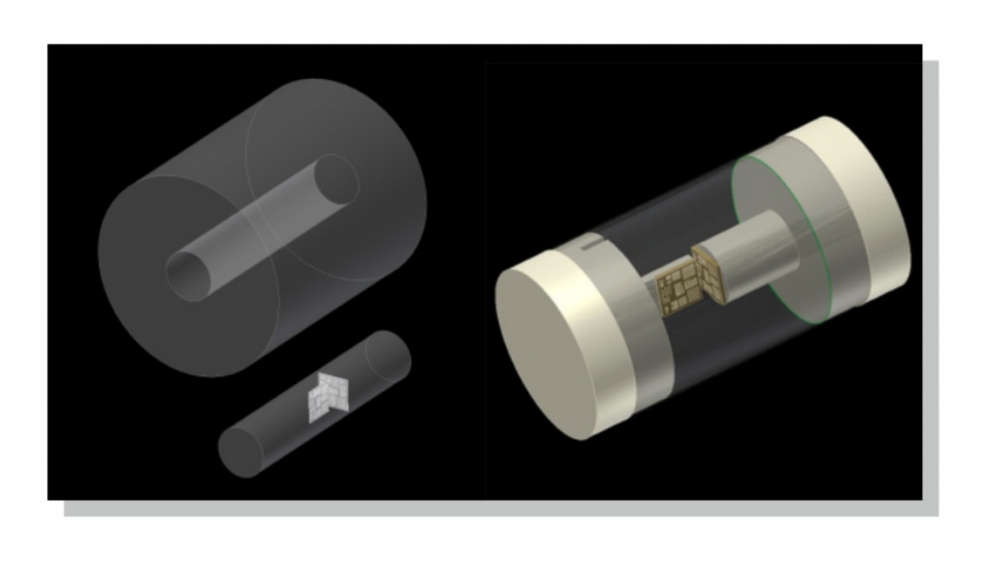

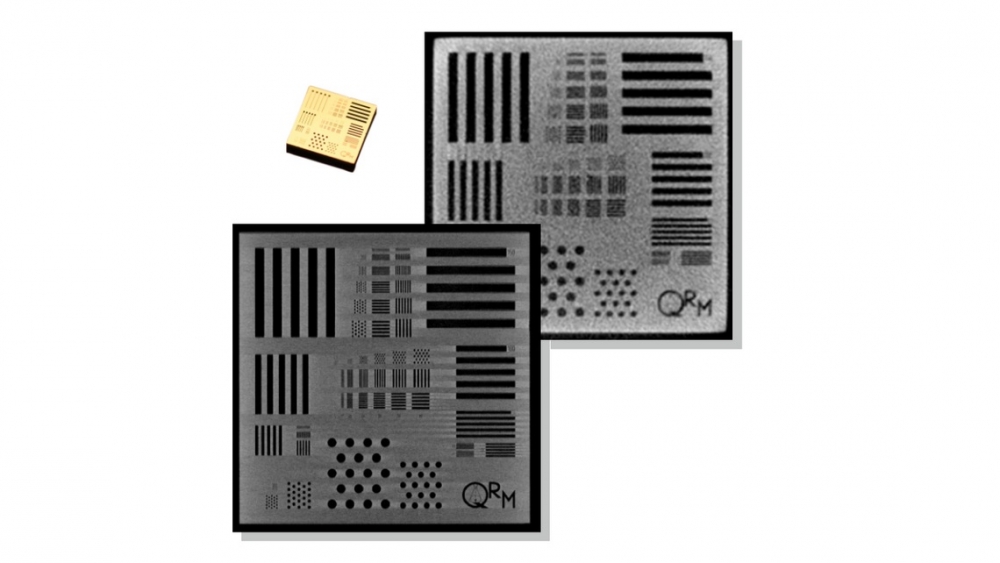

模体内部配备两枚芯片，分别沿面内和轴向方向布置，实现三维分辨率评估。芯片上微小的条纹（Bar）和点（Point）图案清晰可见，便于视觉判断和测量结果解析。

模体提供多种型号，适用于医疗研究、材料科学及工业非破坏检测等不同应用场景。

主要用途

• 微型CT系统空间分辨率评估

• 新设备导入性能验证

• 定期质量控制与维护评估

• 不同装置间性能对比

• 前临床研究及工业非破坏检测的图像质量评估

型号及特点

1. Air / Resin 型

• 用途：

• Air 型：工业CT及非破坏检测

• Resin 型：小动物CT及前临床研究

• 主要特点：

• 同时评估面内及轴向分辨率

• 一次扫描覆盖中心及边缘区域

• 空间频率支持 3.3～100 lp/mm

• 高可视性和重复性，精密条纹设计

• 规格参数：

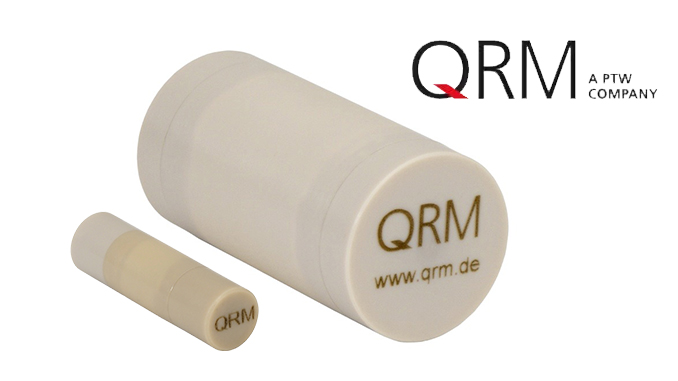

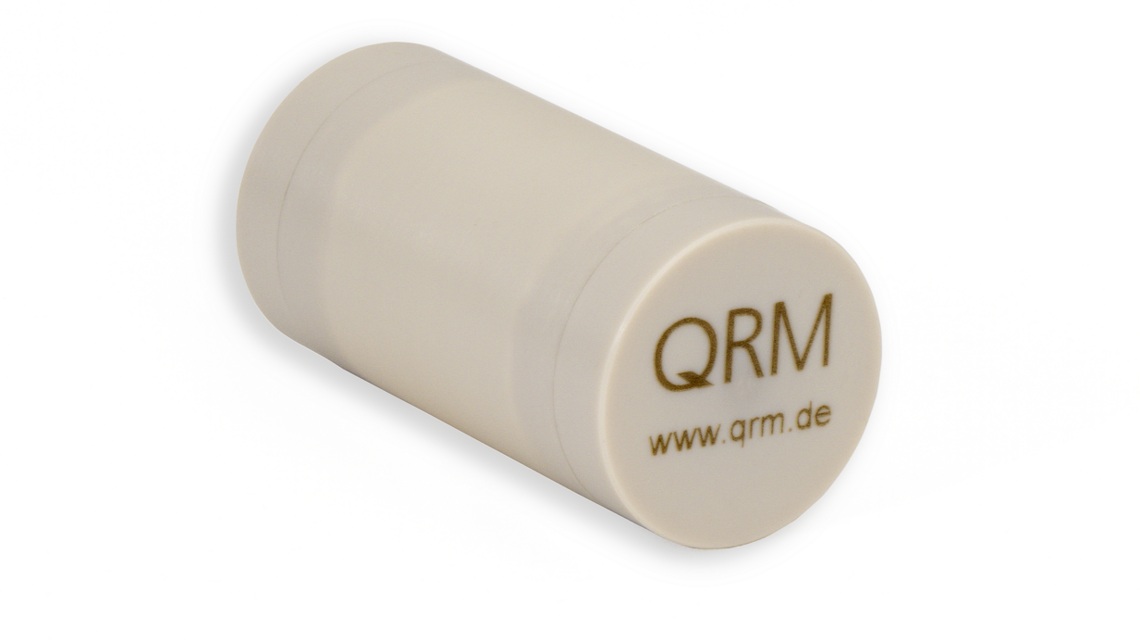

• Air 型：直径 20 mm × 高约 40 mm

• Resin 型：直径约 8 mm × 高约 40 mm

• 芯片尺寸：5 mm × 5 mm（2枚，直交）

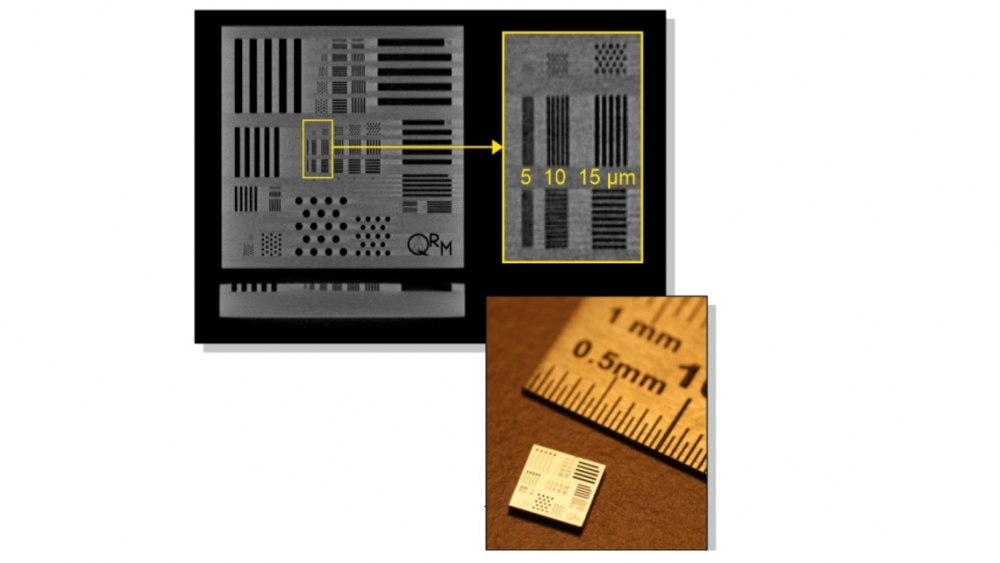

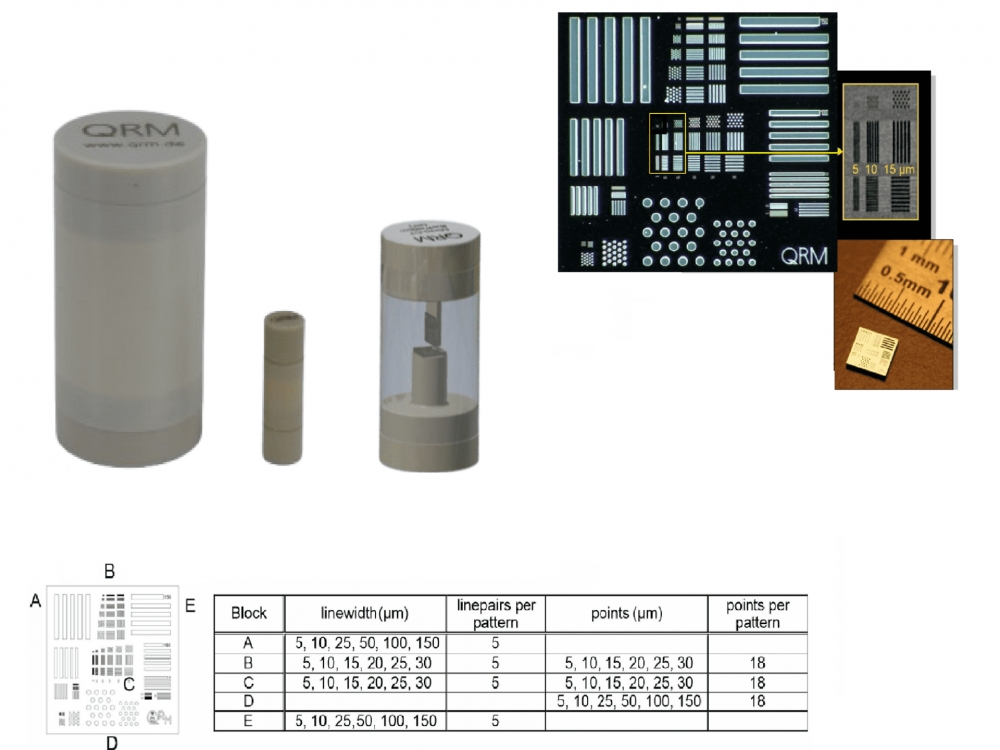

• 条纹图案尺寸：5～150 µm

• 外形尺寸：

• 结构：Air 型为空气支撑结构；Resin 型为树脂内嵌结构

2. NANO 型

• 用途：超高分辨率微型CT系统评估、前临床研究、高精细材料分析

• 主要特点：

• 评估最高 500 lp/mm 的空间分辨率

• 微细条纹图案 1～10 µm

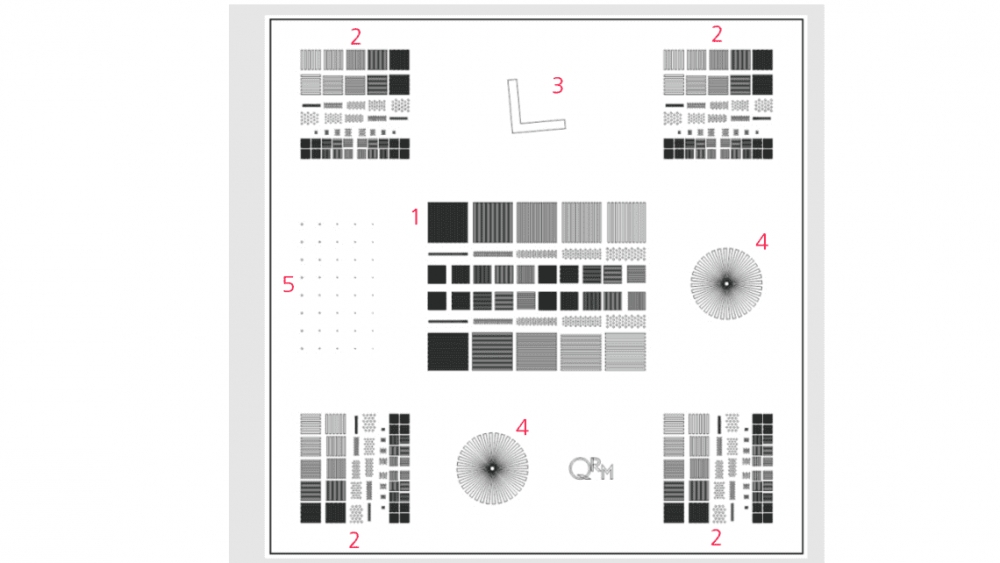

• 配备斜边（Slanted Edge）及西门子星（Siemens Star）用于MTF分析

• 紧凑设计，适应多种拍摄环境

• 规格参数：

• 芯片尺寸：3 mm × 3 mm（2枚，直交）

• 条纹图案尺寸：1～10 µm

• 外形尺寸：直径约 5.4 mm × 高约 19 mm

• 结构：空气支撑，带微型支撑
