AH2700A | 超高精度电容电桥
|
|||||
|---|---|---|---|---|---|
|
 |
 |
 |
 |
|
-
50 Hz–20 kHz 多频率超高精度电容 / 损耗测量电桥
aF（阿法法拉）级分辨率，实现极微小电容变化检测
ppm 级精度与长期稳定性，适用于计量与科研级应用
支持超低损耗测量，最低可达 tanδ = 1.5 × 10⁻⁸
0.4 秒高精度测量，30 ms 快速重复测量能力
三端 BNC 结构设计，降低寄生电容与测试误差
广泛应用于计量校准、材料研究、精密电子与基础科学实验
产品型号
| 产品名称 | 型号 | 货期 | 单价 |
|---|---|---|---|
| AH 2700A Ultra-precision Capacitance Bridge | AH 2700A | 请联系我们 | 请联系我们 |
产品说明

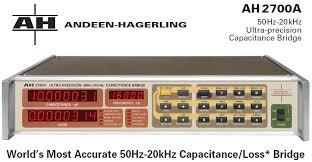

AH 2700A Ultra-precision Capacitance Bridge
50 Hz–20 kHz 超高精度电容 / 损耗测量电桥
AH 2700A 是由 Andeen‑Hagerling 开发的超高精度电容电桥，被广泛认为是目前世界上最精确的多频电容 / 损耗测量仪之一。该设备在稳定性、分辨率、线性度与长期精度方面具有极高水平，常用于计量校准、基础科学研究以及高端电子元件生产测试。
一、核心特点
超高测量精度：在多频率范围内保持 ppm 级精度
超高分辨率：最高可达 0.8 aF（阿法法拉，10⁻¹⁸ F）
超低损耗测量能力：最低可测
tanδ = 1.5 × 10⁻⁸
快速测量
完整精度测量：0.4 s
重复测量：30 ms
宽频率范围
50 Hz – 20 kHz
三端 BNC 测量结构
降低寄生电容影响
二、频率范围
设备提供 27 个标准测量频率：
50、60、80、100、120、160、200、240、320、400、500、600、800 Hz
1.0、1.2、1.6、2.0、2.4、3.2、4.0、5.0、6.0、8.0、10、12、16、20 kHz
三、关键精度指标（典型）
| 频率 | 精度 | 年稳定性 | 温度系数 | 分辨率 |
|---|---|---|---|---|
| 0.1 kHz | ±9 ppm | <1.9 ppm/年 | 0.07 ppm/°C | 16 aF |
| 1 kHz | ±5 ppm | <1.0 ppm/年 | 0.035 ppm/°C | 0.8 aF |
| 10 kHz | ±11 ppm | <1.9 ppm/年 | 0.07 ppm/°C | 2.4 aF |
四、测量能力
AH 2700A 可同时测量：
电容参数
Capacitance（电容值）
损耗参数
Conductance（电导）
Dissipation Factor（损耗因子 tanδ）
Series Resistance（串联电阻）
Parallel Resistance（并联电阻）
Loss Vector（损耗矢量）
极限测量能力
| 参数 | 极限 |
|---|---|
| 最小损耗因子 | 1.5 × 10⁻⁸ |
| 最小电导 | 3 × 10⁻⁷ nS |
| 最大电阻 | 1.7 × 10⁶ GΩ |
五、主要功能
自动与远程控制
自动量程（Autoranging）
自动内部校准
IEEE-488 GPIB接口
IEEE-1174 串行接口
高级测量功能
偏差测量（Deviation mode）
测试夹具零点校正
外部触发
负电容 / 负损耗测量
信号处理
模拟输出带宽 3 kHz
测试信号反转（Commutation）
用于减少电源干扰
显示
电容 / 损耗 8 位显示
频率 5 位显示
六、外部功能
外部 DC 偏置：±100 V
外部触发输入
高速模拟输出
七、校准与可靠性
NIST / NPL 可追溯校准
上电自检与诊断
3 年质保
八、典型应用
AH 2700A 常见应用领域：
计量与标准实验室
标准电容校准
电容基准研究
材料研究
介电材料
铁电材料
纳米材料
电子器件
精密电容器测试
MEMS 器件
半导体材料
低温与量子实验
低温电容测量
超导材料研究
总结
AH 2700A 是目前电容测量领域精度最高的电桥之一，aF 级分辨率 + ppm 级稳定性，使其成为计量与基础科研实验室的顶级设备。
