AH11A | 标准电容器

  1. 超高稳定度电容标准器，适用于精密电容测量与校准应用

  2. 支持 0.1 pF–115 pF 任意电容值定制，满足不同校准需求

  3. 年稳定度低至 0.3 ppm + 1/C，实现长期高精度参考

  4. 配合 AH 1100 Frame 恒温控制系统，保证测量稳定性

  5. 适用于电容电桥校准、线性度测试及差分电容测量

  6. 极低温度系数与机械迟滞，确保运输与环境变化下的稳定表现

  7. 广泛应用于计量实验室、精密电子测量与科研校准领域

产品型号

产品名称 型号 货期 单价
标准电容器 AH11A 请联系我们 请联系我们

产品说明

产品概述

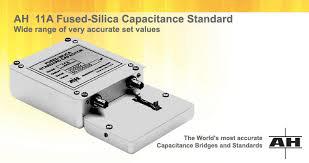

AH 11A 标准电容器是一种超高稳定度的精密电容标准器，用于电容测量设备的校准、线性度测试以及高精度电容比较测量。
该标准器安装在 AH 1100 温控机架中，通过恒温控制和高稳定结构设计，实现长期稳定的电容参考。

AH 11A 的显著特点是 电容值可按用户需求定制，范围覆盖 0.1 pF 至 115 pF，并且未来可重新设定新的电容值。

核心特点

1. 用户可定制电容值

AH 11A 支持用户指定电容值：

可选范围

  • 0.1 pF – 115 pF

  • 任意指定值

如果未来应用发生变化：

  • 可将设备返回原厂

  • 重新设定新的电容值

  • 费用较低

推荐校准值示例

传统校准值通常设定在：

  • 10 pF

  • 100 pF

  • 1000 pF

附近几个 ppm 偏移值。

例如用于 AH 2500A Capacitance Bridge 校准时，官方推荐：

99.99950 pF

原因：

  • 比 100 pF 低 5 ppm

  • 有利于电桥显示更多有效数字

  • 提高读数精度

典型应用

1. 测量范围校准（Range Calibration）

当需要测量 特定范围电容值时，可以配置相同范围的标准器。

例如：

燃油液位电容传感器：

  • 空油箱 → 最小电容

  • 满油箱 → 最大电容

对应两点校准可提高测量准确度。

2. 标准集合校准（Calibration Set）

如果应用测量的是 一组固定电容值，可以配置：

与这些值 相同标称值的标准器。

优势：

  • 提高测量可信度

  • 可使用更低成本电容表

  • 仍能获得较高精度

3. 差分电容测量（Deviation Measurement）

AH 11A 可作为：

参考电容

测量方式：

未知电容 − 标准电容

优点：

  • 测量速度快

  • 精度高

适用于：

  • 微小电容变化检测

  • 传感器研究

4. 线性度测试（Linearity Calibration）

只需 4 个标准值即可覆盖一个数量级范围。

例如标准序列：

  • 10 pF

  • 20 pF

  • 40 pF

  • 50 pF

通过 并联组合可以得到：

10 pF – 120 pF
之间的所有值。

如果增加一个值：

  • 1 pF

形成序列：

1 / 1 / 2 / 4 / 5

可以实现 自校验一致性检查。

系统监控（AH 1100）

AH 1100 机架提供：

3½ 位 LED 显示器

用于监控关键参数：

可测量：

  • 电源电压

  • 两个温度传感器差值

  • 机箱温度

温度差值以 ppm 电容变化显示。

如果温控系统失效：

  • 前面板 LED 会闪烁报警。

运输与维护

运输方式

可选择两种方式：

1️⃣ 整机发送
发送完整 AH 1100 + AH 11A

2️⃣ 单模块发送
只发送需要校准的 AH 11A 模块

拆卸步骤：

  1. 打开 AH1100 顶盖

  2. 断开 3 条连接线

  3. 松开 4 个固定螺丝

即可取出模块。

抗运输变化能力

AH 11A 在运输过程中产生的电容变化：

比传统 Invar 板式电容标准小 100 倍以上

可避免常见问题：

实验室校准后
运输导致 20 ppm 漂移。

存储

不使用时：

  • 可关闭电源

  • 存放在货架上

长期稳定性反而更好。

使用时：

  • 开机

  • 等待温控稳定

  • 即可进行高精度测量。

技术规格

电容范围

0.1 pF – 115 pF（任意定制）

初始精度

2 + 1/C ppm
(C 为电容值，单位 pF)

测量频率：

1 kHz

长期稳定性

0.3 + 1/C ppm / 年

温度特性

温度系数：

0.01 ppm / °C

温度循环迟滞：

0.05 ppm

机械冲击迟滞

0.05 ppm

电压系数

AC 电压系数：

0.003 ppm / V RMS
(1 kHz)

DC 电压系数：

0.0001 ppm / V

电源敏感度

0.0003 ppm
/ 每 1% 电源电压变化

损耗因数

tanδ < 0.000003

最大电压

250 V 峰值

预热时间

30 分钟

工作环境

温度：

10°C – 40°C

湿度：

0 – 85% RH（非冷凝）

存储温度

-40°C – +75°C

电源要求

功率：

  • 启动：40 W

  • 稳定：20 W

频率：

48 – 440 Hz

电压：

  • 85 – 115 V

  • 102 – 138 V

  • 187 – 253 V

  • 204 – 276 V

结构参数

AH1100 机架

高度：

8.9 cm

深度：

38.1 cm

重量：

7 kg

支持：

  • 机架安装

  • 台式使用

AH11A 模块

尺寸：

11.3 × 20.3 × 5.1 cm

重量：

0.7 kg

安全与认证

符合：

  • UL1244

  • IEC348

  • BS4743

电磁辐射：

符合

  • FCC Class A

  • VDE Class A

质保

整机质保：

3 年
