产品型号

产品名称	型号	货期	单价
Ultra-precision Capacitance Bridge	AH 2700A	请联系我们	请联系我们

产品说明

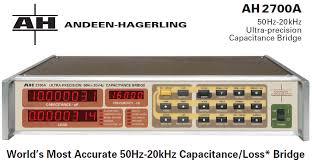

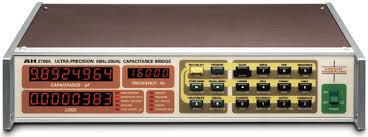

ANDEEN-HAGERLING 推出的 AH 2700A 是一款面向科研、计量校准与高端电子测量领域的超高精度电容电桥系统。

AH 2700A 支持 50 Hz 至 20 kHz 多频率测试，具备极高的稳定性、线性度、分辨率与长期精度，被广泛用于：

• 超低损耗介质材料研究

• 精密电容器校准

• 半导体与 MEMS 测试

• 低温物理实验

• 介电谱分析

• 量子器件与超导材料研究

• 国家计量院与实验室标准测量

其测量能力可达到：

• 电容分辨率低至 attofarad（aF）级

• tanδ（损耗因子）低至 1.5×10⁻⁸

• 电阻测量最高可达 1.7×10⁶ GΩ

---

产品特点

超高精度测量

AH 2700A 被认为是全球最精密的多频电容/损耗电桥之一：

频率	精度	稳定性	温漂	分辨率
0.1 kHz	±9 ppm	<1.9 ppm/年	±0.07 ppm/°C	16 aF
1 kHz	±5 ppm	<1 ppm/年	±0.035 ppm/°C	0.8 aF
10 kHz	±11 ppm	<1.9 ppm/年	±0.07 ppm/°C	2.4 aF

---

多频率测试能力

支持丰富的离散频率：

50、60、80、100、120、160、200、240、320、400、500、600、800 Hz

以及：

1、1.2、1.6、2、2.4、3.2、4、5、6、8、10、12、16、20 kHz

适用于：

• 频率响应分析

• 介电特性研究

• 阻抗谱测量

• 材料频散测试

---

极低损耗测量

系统可检测：

• tanδ：1.5×10⁻⁸

• 电导：3×10⁻⁷ nS

• 超高阻抗：最高约 1.7×10⁶ GΩ

特别适用于：

• 高品质因数（High-Q）器件

• 超低损耗陶瓷

• PTFE / 石英 / 蓝宝石等材料

• 低温介质研究

---

高速测量

• 完整高精度测量：约 0.4 秒

• 同一样品重复测量：最快 30 ms

适用于：

• 自动化测试

• 批量生产检测

• 实时监测系统

---

丰富接口与自动化能力

内置：

• IEEE-488 GPIB

• IEEE-1174 串口接口

支持：

• 远程控制

• 自动记录

• 自动量程

• 自动校准

• 外部触发

• 编程控制

非常适合集成到：

• LabVIEW

• MATLAB

• 自动化产线

• 国家实验室测试平台

---

三端测量结构

采用三端 BNC 连接方式：

• 降低漏电与寄生电容影响

• 提升测量稳定性

• 减少连接线复杂度

支持：

• 三端网络

• 负电容测量

• 差分结构测试

---

外部偏置能力

支持外部 DC Bias：

• 最大 ±100 V

适用于：

• 铁电材料

• 压电器件

• 电场依赖介电研究

• 非线性介电分析

典型应用领域

科研实验室

• 超导材料研究

• 量子材料研究

• 低温物理

• 纳米材料介电特性分析

半导体行业

• MEMS 电容测量

• 晶圆介电测试

• 封装材料分析

精密计量

• 标准电容校准

• 国家计量院

• NIST/NPL 可追溯校准

材料科学

• 聚合物介电研究

• 陶瓷材料分析

• 高频介质测试

---

技术参数

项目	参数
产品型号	AH 2700A
测量类型	电容 / 损耗
频率范围	50 Hz – 20 kHz
电容分辨率	最低 0.8 aF
最低损耗因子	1.5×10⁻⁸ tanδ
最大外部偏置	±100 V
测量接口	BNC（三端）
通讯接口	IEEE-488 GPIB、串口
自动量程	支持
自动校准	支持
保修	3 年

---

产品优势

• 全球顶级精度电容电桥

• aF（阿法）级分辨率

• 极低损耗检测能力

• 超高长期稳定性

• 支持自动化与远程控制

• 面向科研与国家级计量应用

• 适用于超低噪声实验环境

---

请随时与我们联系，了解更多关于产品的信息、介绍前的流程、价格和报价细节。我们的团队将为您提供专业的建议和支持，确保您能够根据您的需求选择最合适的方案。如果您有任何疑问或需要个性化的服务，欢迎通过电话或电子邮件与我们联系，我们将尽快回复并为您提供所需的帮助。
