scimedia MiCAM05 | 高速光学映射系统

  • 高速荧光成像系统，用于捕获生物样本中极微弱的荧光变化

  • 支持 电压敏感染料（VSD）与钙离子染料（Ca²⁺ dye） 成像

  • 最高 20,000 fps 超高速采集，适用于神经与心肌快速动力学研究

  • 大尺寸 CMOS 传感器（17.6 × 17.6 mm）与 69 μm 大像素设计

  • 高信噪比 >71 dB，可检测 0.5–1% 微弱荧光变化

  • 支持 1–4 台相机同步成像，可实现多波长或全景成像

  • 配套 BV Workbench 采集与分析软件，支持实时监测与数据分析

产品型号

产品名称 型号 货期 单价
MiCAM05 MiCAM05-N256 请联系我们 请联系我们
MiCAM03 MiCAM03-N256 请联系我们 请联系我们

产品说明

核心技术参数

参数规格
分辨率256 × 256 – 32 × 32 pixels
传感器尺寸17.6 mm × 17.6 mm
像素尺寸69 μm × 69 μm
最大帧率1,923 fps（256×256）

5,556 fps（128×128）

20,000 fps（32×32）
信噪比>71 dB
动态范围3,000,000 e⁻ / 600,000 e⁻ 可切换
相机数量1–4 台同步
内存4 GB（可扩展）
数据接口USB 3.0
操作系统Windows 7 / 10 64-bit

典型应用

神经科学

  • 脑片膜电位光学成像（Voltage Sensitive Dye）

  • GCaMP / GEVI 神经活动成像

  • FRET 神经信号检测

心脏研究

  • 心肌细胞钙瞬变成像

  • 心脏电传导光学映射

脑功能研究

  • 内源性光信号成像（Intrinsic Optical Signal）

  • 血红蛋白 / 黄素蛋白荧光信号

多通道成像

  • 双波长 / 多波长荧光成像

  • 多相机全景或三维成像

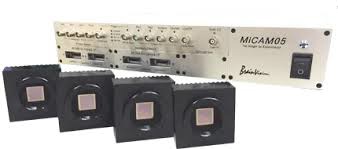

系统组成

标准系统包含：

  • N256 高速相机头（1–4个）

  • MiCAM05 处理器

  • 数据采集 PC

  • 显示器

  • BV Workbench 采集与分析软件

系统为 Turnkey 方案，开箱即可进行高速荧光成像实验。

特色功能

1️⃣ ROI 超高速读出

通过选择局部区域读取：

  • 256×256 → ~1,900 fps

  • 128×128 → ~5,500 fps

  • 32×32 → 20,000 fps

适合神经或心肌快速信号记录。

2️⃣ 双模式动态范围

软件可切换：

  • D-mode（高动态范围）：组织样本

  • S-mode（高灵敏度）：培养细胞或弱荧光样本

3️⃣ 多相机同步成像

最多连接 4 台相机，支持：

  • 多荧光波长

  • 双相机比值成像

  • 多角度三维成像

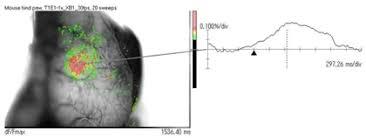

4️⃣ 实时荧光波形输出

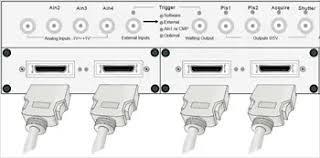

系统提供 8 路 BNC 输出，可实时输出像素光强变化波形，用于：

  • 实验实时监测

  • 与刺激设备同步

5️⃣ LED 光源同步控制

内置 LED 同步触发控制：

  • 双波长成像

  • 四波长成像

  • 不需要额外脉冲发生器

典型实验示例

脑片膜电位成像

  • 样本：Brain slice

  • 染料：Di-4-ANEPPS

  • 分辨率：256×256

  • 帧率：1000 fps

可实时可视化神经电信号传播。

心肌细胞钙成像

  • 样本：小鼠心房心肌细胞

  • 染料：Fluo-4 AM

  • 帧率：200 fps

用于研究心肌钙信号动力学。
