产品型号

产品名称	型号	货期	单价
MiCAM05	请联系我们	请联系我们	请联系我们

产品说明

MiCAM05-N256 是一款面向神经科学、心脏电生理与高速荧光成像研究的科研级高速光学映射系统（Optical Mapping System）。系统采用大像素 CMOS 图像传感器，能够捕捉电压敏感染料（Voltage Sensitive Dye）、钙离子荧光探针（Calcium Dye）、GCaMP、GEVI、FRET 等微弱荧光变化，实现高时间分辨率与高信噪比成像。

该系统支持最高 20,000 fps 超高速采样，并具备多 ROI 读取、多相机同步、LED 激发同步控制、长时间硬盘直存等功能，非常适合：

• 神经网络传播研究

• 心脏动作电位传播分析

• 脑片膜电位动态观测

• Ca²⁺ 动力学研究

• 多波长荧光成像

• 全景高速生物光学成像

---

核心特点

超高速采样能力

• 256×256：最高 1,923 fps

• 128×128：最高 5,556 fps

• 32×32 ROI：最高 20,000 fps

适用于高速动作电位传播、钙瞬变与神经活动记录。

---

大面积高灵敏 CMOS 传感器

• 传感器尺寸：17.6 × 17.6 mm

• 像素尺寸：69 μm × 69 μm

• 动态范围：>71 dB

大像素设计可显著提高光子收集效率，更适合低信号荧光实验。

---

双模式井深切换

支持：

• 高动态范围模式（3,000,000 e⁻）

• 高灵敏度模式（600,000 e⁻）

能够适应：

• 高亮组织样本

• 低亮培养细胞

• 微弱荧光探针实验

---

多相机同步系统

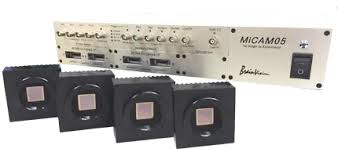

MiCAM05 Processor 最多支持：

• 4 个相机头同步运行

• 双波长激发成像

• FRET 比率成像

• 全景多角度成像

适用于复杂光学神经与心脏实验。

---

USB3.0 长时间连续记录

支持：

• SSD/HDD 直接存储

• 长达数小时连续采集

• 不受 RAM 容量限制

例如：

• 256×256 @1000fps
  可连续记录约 114 分钟（1TB SSD）

---

实时光强监测输出

系统内置：

• 8 路 BNC 实时荧光波形输出

• 光强实时监测

• 外部设备同步触发

无需额外 DAC/ADC 模块。

---

典型应用

神经科学

• 脑片膜电位成像

• GCaMP 神经活动记录

• 神经网络传播分析

• 内源性光学信号（IOS）成像

心脏电生理

• 心肌动作电位传播

• Ca²⁺ 瞬变分析

• 心律失常研究

• 光学 Mapping

多波长荧光成像

• FRET

• GEVI

• 双波长激发

• 多 LED 同步成像

---

软件平台

BV Workbench

系统配套：

• 数据采集软件

• 波形分析

• ROI 分析

• 滤波

• 电影回放

• 实时显示

支持 Windows 64bit 平台。

---

主要技术参数

参数	MiCAM05-N256
分辨率	256×256
最大帧率	20,000 fps
图像传感器	Original CMOS
像素尺寸	69 μm × 69 μm
动态范围	>71 dB
快门模式	Global Shutter
相机数量	最多 4 台
数据接口	USB3.0
内存	4GB（可扩展 8GB）
OS	Windows 7/10 64bit
模拟输入	4ch
BNC 光强输出	8ch
电源	AC100–230V
产地	日本

---

适合研究方向

• 光学膜电位成像（Optical Mapping）

• 神经电活动传播

• 心脏动作电位研究

• GCaMP / GEVI 成像

• 高速 Ca²⁺ 动力学

• 神经环路研究

• 心律失常机制研究

• 多波长荧光实验

---

请随时与我们联系，了解更多关于产品的信息、介绍前的流程、价格和报价细节。我们的团队将为您提供专业的建议和支持，确保您能够根据您的需求选择最合适的方案。如果您有任何疑问或需要个性化的服务，欢迎通过电话或电子邮件与我们联系，我们将尽快回复并为您提供所需的帮助。
