产品型号

产品说明

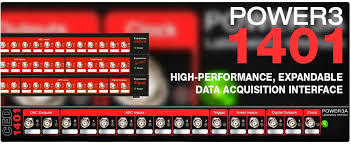

Power1401-3A 是一款高性能实验级数据采集接口，专为神经科学、电生理及生理信号研究设计。系统内置 1 GHz Marvell 处理器 与高速存储器，可实现高速数据采集、实时信号处理以及复杂在线分析，在进行多任务实验时显著减轻主机计算负担。

该设备能够同时记录 模拟波形、数字事件及标志信息，并支持同步产生模拟与数字输出信号，非常适合实时实验控制、闭环刺激及多设备同步研究。结合 Spike2 与 Signal 软件平台，可构建灵活的科研数据采集与分析系统。

核心特点

• 16通道模拟输入，支持 ±5V / ±10V 输入范围

• 最高采样率达 3 MHz（单通道）

• 1 GB 内存（可扩展至 2 GB）

• 可编程增益放大器（x1 / x2 / x5 / x10）

• 4通道16位模拟输出，支持 ±5V / ±10V

• 16数字输入 + 16数字输出（带握手控制）

• 5个100 ns分辨率可编程时钟

• 支持 多设备同步（Power1401 / Micro1401）

• USB 2.0 高速接口

典型应用

配合 Spike2 与 Signal 软件，可应用于多种科研领域：

• 单单位 / 多单位 神经尖峰检测与分类

• 动态钳（Dynamic Clamp）实验

• ECG / EEG / EMG / EOG 生理信号记录

• 诱发电位（EP）与 TMS 实验

• 体内 / 体外电生理研究

• 胃肠电生理研究

• 心血管生理研究

• 震颤分析

• 运动生理学研究

技术规格

模拟信号 I/O

• 输入通道：16通道模拟输入

• 输入范围：±5V 或 ±10V

• 可编程增益：×1 / ×2 / ×5 / ×10

• 最大采样率：

• 多通道：1 MHz

• 单通道：3 MHz

• 系统精度与噪声：满量程 ±1.5 bits（0.05%）

• 模拟输出：4通道 16位输出

• 扩展输出：最多 8 通道

数字 I/O

• 数字输入：16通道（其中8通道支持 µs 级状态变化检测）

• 数字输出：16通道（带握手控制）

时钟与事件

• 5个可编程时钟（100 ns 分辨率）

• BNC接口支持 外部时钟输入与事件触发

处理器与内存

• 处理器：32位 1 GHz Marvell MV78100

• 内存：1 GB（可扩展至 2 GB）

• 固件：支持在线升级

硬件与电源

• 尺寸：428 × 48 × 230 mm

• 机架规格：19英寸标准机架安装

• 散热方式：风扇冷却

• 供电：

• 外部电源 110–240 V AC

• 可选 12 V DC（适用于野外或移动实验）

• 功耗：约 30 W

系统同步

可与以下设备实现 时间锁定同步（Timing Lock）：

• Power1401 系列

• Micro1401（mk2 及以上版本）

适用于需要 精确时间对齐的多系统实验。

主机接口

• USB 2.0 高速通信

支持系统：

• Windows XP / Vista / 7 / 8 / 10

• 支持 32位与64位系统

建议计算机 至少 2 GB RAM。

可选扩展模块

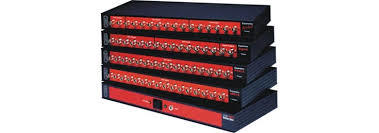

当实验需要更多输入输出通道时，可使用扩展单元：

可选接口附件

如果需要更多 BNC 接口，可使用：

• 2805SA-8 转换盒

• 2805RM 19英寸机架 BNC 面板

可将后面板 Cannon 接口转换为 BNC 接口，方便实验连接。
